Если сравнивать типичные значения, твердосмазочные покрытия на основе дисульфида молибдена могут обеспечивать меньший коэффициент трения, чем пластичные смазки типа ЦИАТИМ. Но сравнение имеет смысл только с учетом среды и режима испытаний: для одного покрытия коэффициент трения на воздухе и в сухом азоте заметно различается. Пластичная смазка остается практичным решением там, где ее можно регулярно подавать и обновлять.
Материал поможет инженерам, техническим специалистам и закупщикам разобраться, как читать значения коэффициента трения смазки, чем отличаются результаты для смазанных и сухих пар и когда для арматуры уместно покрытие. Ниже приведены данные для ЦИАТИМ-201 и ЦИАТИМ-221, покрытий на основе MoS₂ и сухого трения стали по стали. Эти значения нельзя считать универсальными характеристиками для любого узла.
Что показывает коэффициент трения смазки
Коэффициент трения - это отношение силы трения к нормальной силе, с которой поверхности прижаты друг к другу.
Он помогает сравнить сопротивление движению в заданных условиях, но сам по себе не описывает весь ресурс узла и не гарантирует одинаковый результат при изменении нагрузки, температуры или среды. Поэтому одно число без условий испытания дает лишь ограниченную информацию.
При сравнении важно различать пластичную смазку и твердосмазочное покрытие. ЦИАТИМ образует смазочный материал в зоне контакта, а покрытие представляет собой закрепленную на поверхности твердую пленку. У них различаются механизм работы и требования к применению, поэтому подставлять одно вместо другого только по значению коэффициента трения нельзя.
Для антифрикционных смазок приведены следующие ориентировочные значения:
| Смазка | Коэффициент трения |
|---|---|
| ЦИАТИМ-221 | 0,17-0,21 |
| ЦИАТИМ-201 | 0,14-0,21 |
| ВНИИНП-232 | 0,05-0,14 |
| ВНИИНП-225 | 0,20-0,45 |
| ВНИИНП-275 | 0,10-0,20 |
| ВНИИНП-276 | 0,10-0,14 |
Значения в таблице не стоит трактовать как рейтинг продуктов для любого механизма. Например, для ЦИАТИМ-201 приведена область применения от -60 до +90 °C, однако температурная пригодность сама по себе не определяет коэффициент трения в конкретном узле. Для корректного выбора нужны условия контакта и сведения о том, как получено сравниваемое значение.
Практический смысл коэффициента появляется, когда сравнивают одинаковые или сопоставимые пары трения. Если в одном случае испытывали сталь по стали, а в другом - покрытие на иной подложке или в другой атмосфере, прямое ранжирование может привести к неверному решению.
Коэффициент трения без смазки: сталь по стали
В одном из материалов для сухого трения стали по стали приведен типичный диапазон коэффициента трения 0,3-0,5.
Это значение помогает оценить масштаб изменения при введении смазочного материала или покрытия, но не является константой для всех стальных деталей. На результат влияют условия контакта и метод испытания.
Показателен пример испытаний при разных температурах: для образца без покрытия коэффициент трения составил 0,8 при 20 °C и 0,46 при 350 °C. Для твердосмазочного покрытия ВФП-5 в той же сравнительной работе указаны 0,22 при 20 °C и 0,14 при 350 °C. Эти цифры относятся к конкретному исследованию, а не ко всем покрытиям и парам трения.
Отдельно приводится широкий ориентир для твердосмазочных покрытий: 0,02-0,1 в зависимости от состава и условий. Его нельзя напрямую сопоставлять с диапазоном 0,3-0,5 для сухой стали по стали, если не известны одинаковые параметры испытания. Тем более нельзя считать, что любое покрытие обеспечит нижнюю границу диапазона.
При разборе коэффициента трения без смазки полезно уточнить:
из каких материалов сделаны контактирующие поверхности;
использовалось ли покрытие и на какую поверхность его нанесли;
при какой температуре проводилось испытание;
в какой среде работала пара;
сравнивались ли результаты одного метода испытания.
Для инженера это означает, что табличное значение служит первым ориентиром, а не готовым прогнозом поведения арматуры. Например, при проектировании или ремонте узла трубопроводной арматуры следует оценивать не только снижение трения, но и допустимость выбранного способа обслуживания. Если смазочный материал можно регулярно пополнять, условия выбора будут отличаться от ситуации, когда доступ к паре трения ограничен.
Коэффициент трения со смазкой: что известно о ЦИАТИМ
Для ЦИАТИМ-201 указан коэффициент трения 0,14-0,21, для ЦИАТИМ-221 - 0,17-0,21.
Эти диапазоны дают возможность сопоставить смазки между собой в пределах приведенных данных, но не показывают, какое значение получится в конкретной стальной паре. Для этого нужны сведения об условиях испытаний и конструкции узла.
Частое заблуждение - считать, что любое наличие смазки почти обнуляет трение. Для смазанных поверхностей в одном из материалов приведен обычный диапазон 0,1-0,2. Значения 0,002-0,01 относятся к режиму полного жидкостного трения, а не к любой паре, на которую нанесли пластичную смазку. Смешивать эти режимы в сравнении нельзя.
ЦИАТИМ-201 указан для температур от -60 до +90 °C. Этот диапазон полезен при первичной проверке применимости, но не заменяет оценку нагрузки, среды и конструкции контакта. В частности, один лишь коэффициент трения не отвечает на вопрос, как часто придется обслуживать узел и возможно ли пополнение смазки на установленном оборудовании.
Пластичная смазка может быть рабочим выбором, если в конструкции предусмотрена ее подача или доступ для обслуживания. Для трубопроводной арматуры важны не только показатели трения, но и условия эксплуатации задвижки, клапана или крана. Если же пополнение смазки затруднено, стоит рассмотреть решения с закрепленной на поверхности твердой пленкой и отдельно проверить их пригодность для конкретной пары.
Термины «коэффициент трения сталь по стали со смазкой» и «коэффициент трения смазанной поверхности» не всегда обозначают одно и то же испытание. Перед сравнением нужно убедиться, что речь идет об одинаковых материалах и сопоставимых режимах. Иначе точные числа создают видимость прямого сравнения, хотя исходные условия различаются.
Трение твердосмазочного покрытия в разных средах
Для покрытий на основе MoS₂ приведены разные значения в зависимости от атмосферы.
В одном обзоре указано 0,01-0,07 в сухом азоте и 0,04-0,12 на воздухе. В другой сравнительной оценке для нормальной атмосферы приведено около 0,163, а для сухого азота - 0,020 на этапе приработки и 0,006 в установившемся режиме.
Различие между двумя наборами данных не следует сводить к ошибке или выбирать из них одно «правильное» число. Результаты получены в разных материалах и условиях. Они показывают главное: коэффициент трения покрытия зависит от среды, а также от параметров испытания. Значение для сухого азота не следует переносить на работу на воздухе без проверки.
При оценке покрытия учитывают тип подложки, толщину пленки, влажность и материал контртела. Имеет значение и этап испытания: для одного покрытия отдельно приведены данные при приработке и в установившемся режиме. Поэтому низкое значение из публикации само по себе не гарантирует такой же результат в реальном механизме.

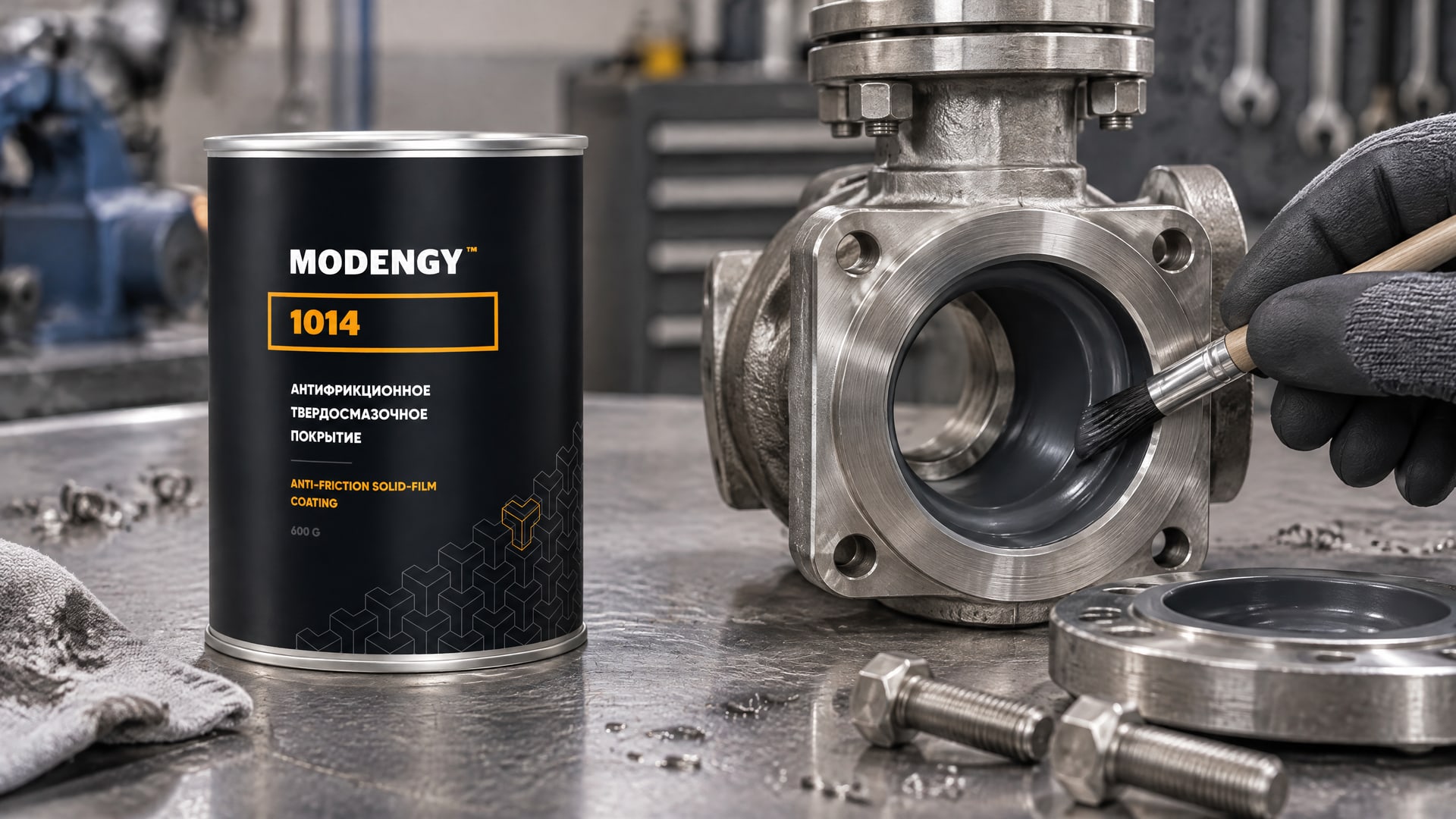

Для трубопроводной арматуры важно соотнести покрытие с условиями работы деталей и возможностью обслуживания. В этом контексте MODENGY 1014 рассматривают для химических насосов и арматуры, включая задвижки, клапаны и краны, а также для подшипников скольжения, направляющих и уплотнений.
MODENGY 1014: антифрикционное твердосмазочное покрытие на основе ПТФЭ и дисульфида молибдена; рабочий диапазон -75...+255 °C.
Указанный температурный диапазон - характеристика продукта, а не обещание конкретного коэффициента трения в любом узле. Его следует оценивать вместе с материалом детали, условиями контакта и средой эксплуатации. Для сравнения с ЦИАТИМ нужны результаты для сопоставимых условий, а не только значения из разных испытаний.
Сравнение пластичных смазок и покрытий для выбора
Сравнение пластичных смазок и покрытий полезно вести по нескольким параметрам одновременно.
Коэффициент трения показывает один аспект работы пары, но не отвечает за способ нанесения, возможность пополнения и зависимость результата от атмосферы. Поэтому решение для арматуры лучше принимать по условиям конкретного узла.
| Решение | Данные по трению и условиям | Что учитывать при выборе |
|---|---|---|
| ЦИАТИМ-201 | Коэффициент трения 0,14-0,21; область применения от -60 до +90 °C | Возможность подачи или обновления смазки, температура работы узла |
| ЦИАТИМ-221 | Коэффициент трения 0,17-0,21 | Условия контакта и сопоставимость данных испытаний |
| Покрытие на основе MoS₂ | 0,01-0,07 в сухом азоте и 0,04-0,12 на воздухе в одном обзоре | Атмосфера, подложка, контртело, толщина покрытия |
| Твердосмазочное покрытие ВФП-5 | 0,22 при 20 °C и 0,14 при 350 °C в сравнительной работе | Результаты относятся к конкретной работе и условиям испытания |
| Пластичные смазки EFELE | Для арматуры могут применяться EFELE MG-222 и EFELE MG-252; по температурному диапазону и агрессивным средам у пластичных смазок есть ограничения относительно покрытий | Сопоставить свойства выбранной смазки с температурой и средой узла |
Таблица не устанавливает универсального победителя. Покрытия на основе MoS₂ показывают низкие значения в отдельных условиях, но их коэффициент меняется с атмосферой и параметрами испытания. Пластичная смазка удобна там, где предусмотрено ее регулярное пополнение, однако результат нельзя оценивать по режиму полного жидкостного трения, если такой режим в узле не подтвержден.
Для закупщика сравнение помогает сформировать технические вопросы до выбора материала: какие поверхности контактируют, где работает арматура, какова температура и доступен ли узел для обслуживания. Инженеру важно сверить эти условия с данными продукта и результатами испытаний. Если исходные данные относятся к разным средам или парам трения, их следует рассматривать как ориентиры, а не как прямое доказательство преимущества.
Как выбрать решение для трубопроводной арматуры
Начинать выбор следует с описания узла: какие детали создают контакт, как движется одна поверхность относительно другой и в какой среде работает арматура.
Далее определяют, можно ли регулярно подавать пластичную смазку. Если доступ к узлу ограничен, закрепленная на поверхности пленка может оказаться удобнее по режиму обслуживания, но ее пригодность необходимо подтвердить для конкретных материалов и условий.
Затем сверяют температурный режим и среду с характеристиками выбранного решения. Для ЦИАТИМ-201 приведен диапазон от -60 до +90 °C, а для MODENGY 1014 - от -75 до +255 °C. Эти данные помогают отсеять неподходящие варианты по температуре, но не дают прямого сравнения коэффициента трения: для покрытия и смазки числа получены в разных условиях.
При технической оценке полезно запросить или проверить:
условия, в которых измеряли коэффициент трения;
материал подложки и контртела;
температуру и атмосферу испытания;
значение на этапе приработки и в установившемся режиме, если оба результата доступны;
требования к нанесению и последующему обслуживанию узла.
Для арматуры с регулярным доступом пластичная смазка остается понятным вариантом обслуживания. Для деталей, где пополнение затруднено, рассматривают твердосмазочное покрытие, сопоставляя его характеристики с рабочей средой и конструкцией. В обоих случаях низкий коэффициент трения нельзя считать достаточным критерием: нужно проверить, насколько условия данных совпадают с реальной эксплуатацией.
Часто задаваемые вопросы
Какой коэффициент трения у ЦИАТИМ-201?
Для ЦИАТИМ-201 приведено значение 0,14-0,21. Его следует воспринимать как ориентир из конкретного источника, а не как гарантированный показатель для любой пары сталь по стали. Фактическое значение зависит от условий контакта и испытаний, поэтому перед применением нужно сверить данные с режимом работы узла.
Какой коэффициент трения сталь по стали без смазки?
В одном из материалов для сухого трения стали по стали указан типичный диапазон 0,3-0,5. Это не постоянная характеристика всех стальных пар: на результат влияют условия испытания и состояние контактирующих поверхностей. Для сравнения с покрытием или смазкой важно использовать сопоставимые режимы.
Становится ли коэффициент трения почти нулевым, если нанести смазку?
Нет. Для смазанных поверхностей часто приводят диапазон 0,1-0,2. Значения 0,002-0,01 относятся к полному жидкостному трению и не описывают автоматически работу пластичной смазки. Чтобы трактовать число правильно, нужно знать режим трения, конструкцию контакта и метод испытания.
Что выбрать для трубопроводной арматуры: ЦИАТИМ или твердосмазочное покрытие?
Выбор зависит от конструкции узла, среды, температуры и возможности регулярно пополнять смазку. ЦИАТИМ подходит для узлов, где предусмотрено обслуживание смазочного материала. Покрытие рассматривают, когда нужна закрепленная на поверхности пленка, но его пригодность проверяют по материалам деталей и условиям эксплуатации.
Почему у покрытия на основе MoS₂ разные значения на воздухе и в азоте?
Коэффициент трения зависит от среды и условий испытания. Для покрытий на основе MoS₂ в одном обзоре приведены диапазоны 0,04-0,12 на воздухе и 0,01-0,07 в сухом азоте. Поэтому показатель, полученный в одной атмосфере, нельзя без проверки переносить на другую.
Заключение
Твердосмазочные покрытия на основе MoS₂ в приведенных данных могут показывать меньший коэффициент трения, чем пластичные смазки типа ЦИАТИМ, однако результат зависит от среды и условий испытания. Для ЦИАТИМ-201 указан диапазон 0,14-0,21, для ЦИАТИМ-221 - 0,17-0,21; для MoS₂ значения существенно меняются между воздухом и сухим азотом. Эти решения различаются по механизму работы и не заменяют друг друга автоматически.
Следующий шаг - зафиксировать температуру, среду, материалы контактирующих деталей и доступность обслуживания, затем сверить их с данными выбранной смазки или покрытия. Для ответственного узла сравнивайте результаты, полученные в сопоставимых условиях, а не только отдельные значения коэффициента трения.
