Антифрикционные покрытия могут работать при высоких контактных напряжениях, но значение 1370 МПа нельзя считать универсальной гарантией для любого покрытия. В открытых материалах для отдельных твердосмазочных систем приводят несущую способность до 2500 МПа и до 3000 МПа. Эти пределы относятся к конкретным системам и условиям испытаний, поэтому для выбора важно подтвердить результат на покрытии, основе и контактной паре, близких к реальным.
Статья полезна инженерам, техническим специалистам и снабженцам, которые оценивают твердую смазку для нагруженных узлов, где жидкий или пластичный материал может вытесняться из зоны трения. Разберем, что означает уровень 1370 МПа, какие характеристики покрытий нужно сопоставлять и какие данные запросить для технической оценки и приемки.
Антифрикционные покрытия при давлении 1370 МПа: что означает показатель
Контактное напряжение 1370 МПа задает уровень нагрузки, для которого недостаточно знать только коэффициент трения.
В обзорах отмечено, что отдельные твердосмазочные покрытия способны работать при контактных давлениях, соизмеримых с пределом текучести материала детали. Для некоторых систем приводят несущую способность до 2500 МПа, а для других - до 3000 МПа. Это верхние значения из материалов по конкретным покрытиям, а не общая характеристика всего класса.
Важна разница между заявленным пределом и подтвержденной работой конкретной детали. На результат влияют материал основы, подготовка поверхности, геометрия контакта, толщина слоя и условия испытания. Поэтому сравнивать показатель 1370 МПа с числом из описания покрытия можно только при понимании, каким способом получены оба результата.
Почему одного числа недостаточно
Низкий коэффициент трения не равен высокой несущей способности. Для отдельных покрытий указывают коэффициент сухого трения до 0,03, а в требованиях к системам для тяжелых режимов встречается ориентир менее 0,10. Эти значения описывают трение, но не дают сами по себе ответа, выдержит ли слой заданную контактную нагрузку.
Для высоких контактных напряжений оценивают сочетание характеристик: несущую способность, твердость, адгезию к основе, износостойкость и температурную стойкость. В одном из материалов в качестве ориентиров для покрытия приводятся твердость выше 1500 HVN и низкое трение менее 0,10. Эти параметры следует рассматривать совместно, а не как замену испытанию под нагрузкой.
Как трактовать уровень 1370 МПа
Если узел работает при 1370 МПа, в первую очередь запрашивают данные испытаний именно для выбранной системы покрытия. В них должны быть понятны методика, материал основы, состояние поверхности и геометрия контакта. Без таких сведений число «до 2500 МПа» или «до 3000 МПа» не подтверждает ресурс детали в конкретном узле.
Именно поэтому для инженерной оценки важно не только найти антифрикционное покрытие с подходящим описанием, но и сверить его испытательные данные с фактическим режимом работы. Если условия отличаются от испытательных, потребуется дополнительная проверка на образце или детали.

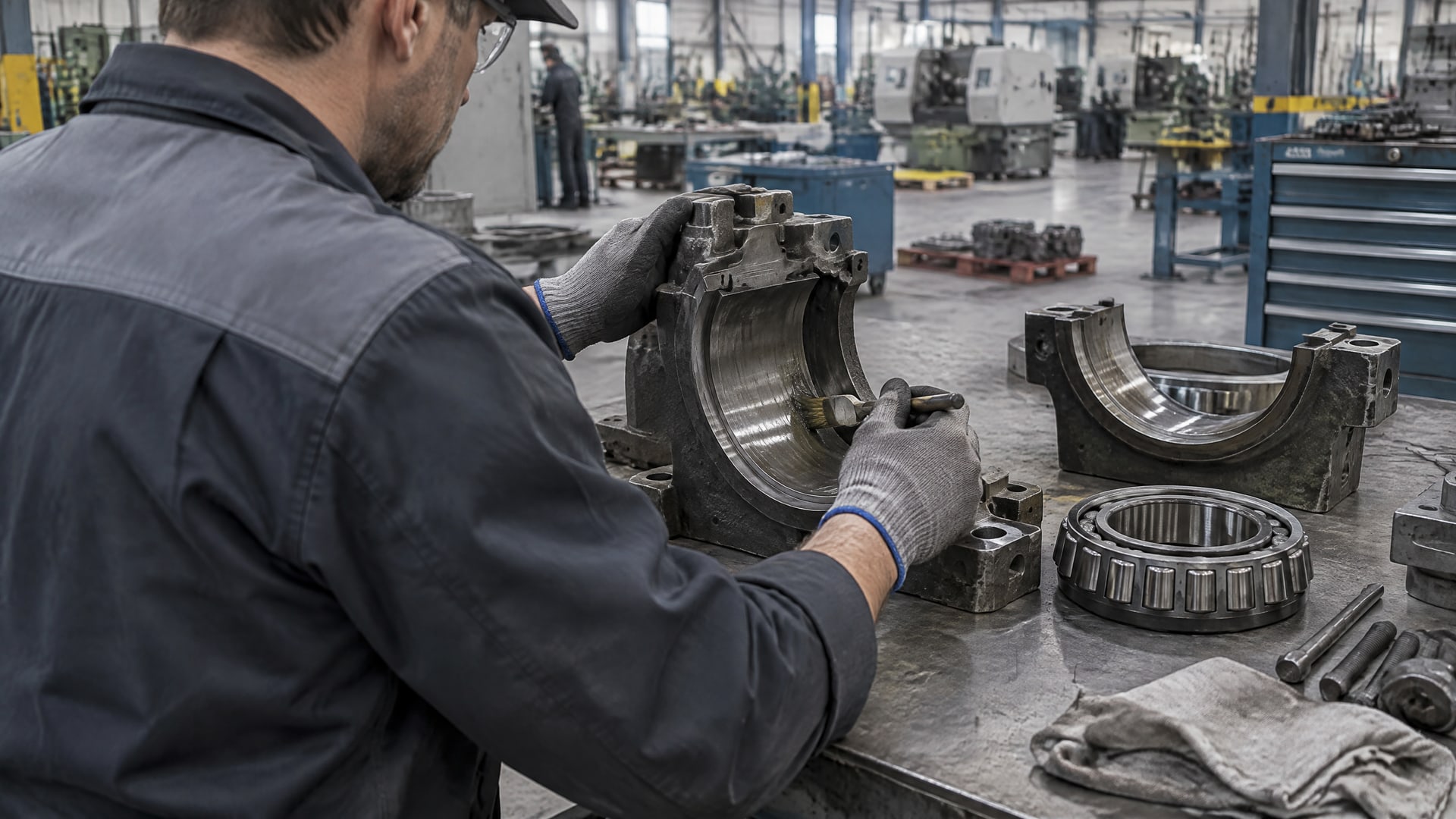

Как выбрать твердосмазочное покрытие для высоких контактных нагрузок
Выбор начинают с описания узла: какие детали контактируют, какова нагрузка, есть ли скольжение или периодическое движение и может ли смазочный материал удерживаться в зоне трения.
Источники отмечают, что при высокой нагрузке жидкая или пластичная смазка может вытесняться из контакта. В такой ситуации твердосмазочное покрытие рассматривают как отдельный способ снизить трение и уменьшить риск задира.
При этом термин «антифрикционное» не означает, что любое покрытие рассчитано на сотни или тысячи мегапаскалей. Для отдельных полимерных материалов в обзоре приводятся ориентиры до 5 МПа для ФУТ и до 100 МПа для УГЭТ и УГЭТ-МФ. В других материалах для некоторых твердосмазочных систем заявлены значения до 2500 МПа и до 3000 МПа. Эти диапазоны показывают, насколько различаются материалы по назначению и несущей способности.
Сопоставьте условия применения и свойства
Для узла с высокими контактными напряжениями оценивают не один показатель, а набор параметров:
Несущую способность, подтвержденную испытаниями.
Коэффициент трения при сопоставимом режиме работы.
Твердость и износостойкость покрытия.
Адгезию слоя к материалу основы.
Температурную стойкость и характер движения в узле.
Требования к подготовке поверхности и толщине покрытия.
Если в узле есть риск вытеснения жидкой или пластичной смазки, твердосмазочный слой может сохраняться в зоне контакта иначе, чем подвижный смазочный материал. Но это не отменяет проверки характеристик конкретного покрытия: подходящая твердая смазка определяется испытаниями и условиями работы, а не только фактом высокой нагрузки.

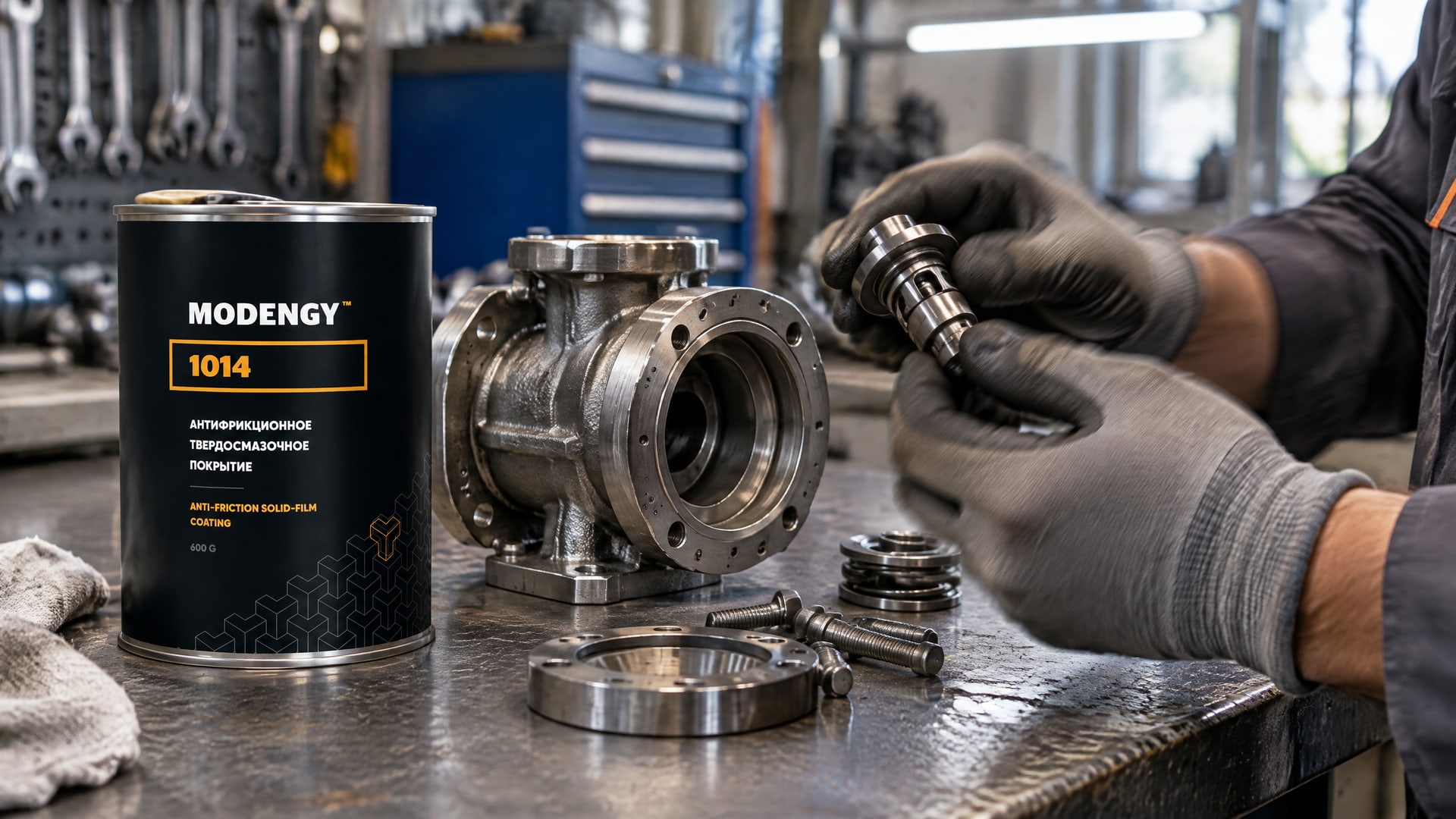

Когда уместно антифрикционное покрытие MODENGY
В узлах химических насосов и трубопроводной арматуры применяют MODENGY 1014 - антифрикционное твердосмазочное покрытие на основе политетрафторэтилена (ПТФЭ) и дисульфида молибдена. Для него заявлена способность работать при высоких контактных напряжениях. Конкретный предел в МПа в приведенных данных не указан, поэтому соответствие уровню 1370 МПа следует подтверждать испытаниями для нужной основы и контактной пары.
Спецификация MODENGY 1014: основа покрытия - ПТФЭ и дисульфид молибдена; область применения - химические насосы и трубопроводная арматура; числовой предел контактного напряжения в приведенных данных не указан.
Антифрикционное покрытие и смазка: что выбрать для нагруженного узла
Твердая смазка и жидкий или пластичный смазочный материал решают задачу снижения трения разными способами.
В узлах с высокими нагрузками жидкий или пластичный материал может выдавливаться из зоны контакта, тогда как твердосмазочное покрытие остается на поверхности детали. Это делает покрытие одним из вариантов для ситуаций, где удержание обычной смазки затруднено, но не означает, что оно подходит для любого узла.
При выборе оценивают реальный режим, а не только название материала. Важны величина контактного давления, движение деталей, состояние поверхности и данные о несущей способности. Например, ориентир до 100 МПа для части полимерных материалов нельзя переносить на покрытие, для которого приводятся значения в тысячи мегапаскалей. И наоборот, заявленные для отдельных покрытий 2500 МПа или 3000 МПа не доказывают их пригодность при любой геометрии контакта.
Когда рассматривать твердую смазку
Твердосмазочное покрытие стоит включить в сравнение решений, если смазочный материал может вытесняться из контакта или требуются подтвержденные противозадирные свойства. В материалах по промышленным покрытиям отмечены высокая несущая способность и возможность работы при высоких контактных давлениях. Но оценивать такие свойства нужно для определенной системы покрытия и конкретных условий эксплуатации.
Для сравнения запрашивают результаты по сухому трению, несущей способности и адгезии. Среди упоминаемых методик - ASTM D2625 для оценки несущей способности, ASTM D2714 для срока службы при сухом трении и ASTM D3359 для адгезии. Наличие протокола помогает понять, что именно проверяли, однако само обозначение стандарта не заменяет анализа соответствия испытаний условиям узла.
Не смешивайте давление и универсальность
Слова «для высоких давлений» не задают единого уровня допустимой нагрузки. В одном классе материалов могут соседствовать решения с ориентиром 5 МПа и покрытия, для которых в открытых материалах указаны значения до 2500-3000 МПа. Различия объясняются составом, технологией нанесения и условиями, для которых получены результаты.
Поэтому формулировка «смазка для высоких давлений» или «твердая смазка для давления» не заменяет технической спецификации. Инженеру нужны данные о несущей способности и испытательной методике, а закупщику - подтверждение, что выбранное покрытие соответствует требованиям проекта и может быть нанесено на нужную деталь.
Подготовка поверхности и контроль толщины покрытия
Работоспособность покрытия зависит не только от его состава.
В материалах по выбору и контролю отдельно выделены подготовка поверхности, шероховатость и адгезия. Если поверхность подготовлена неподходящим образом или параметры основы не соответствуют технологии, заявленные свойства покрытия нельзя автоматически переносить на готовую деталь.
Толщина также относится к контролируемым параметрам. В обзоре для разных систем и условий приводится диапазон от 5 до 40 мкм. Это не универсальная норма для каждого покрытия: конкретную толщину определяют по требованиям системы и режиму работы. После нанесения важно проверить слой на детали, а не полагаться только на заданный в процессе номинал.
Что проверить до нанесения
До начала работ уточняют требования к материалу основы и состоянию поверхности. Для контроля шероховатости в материалах упоминается ГОСТ 2789-73. Подготовку и качество покрытия можно оценивать с учетом применимых к задаче методов, в числе которых ГОСТ 9.302-88, ГОСТ 15140 и ISO 2409. Эти обозначения не означают, что каждый стандарт обязателен для всех типов покрытий: применимость определяют по технологии и документации на изделие.
При выборе полезно заранее согласовать критерии приемки: какой показатель измеряют, каким методом, на каких участках детали и какие требования предъявляют к адгезии. Для нагруженного узла этот порядок помогает связать свойства покрытия с контролируемым результатом, а не ограничиваться общим описанием материала.

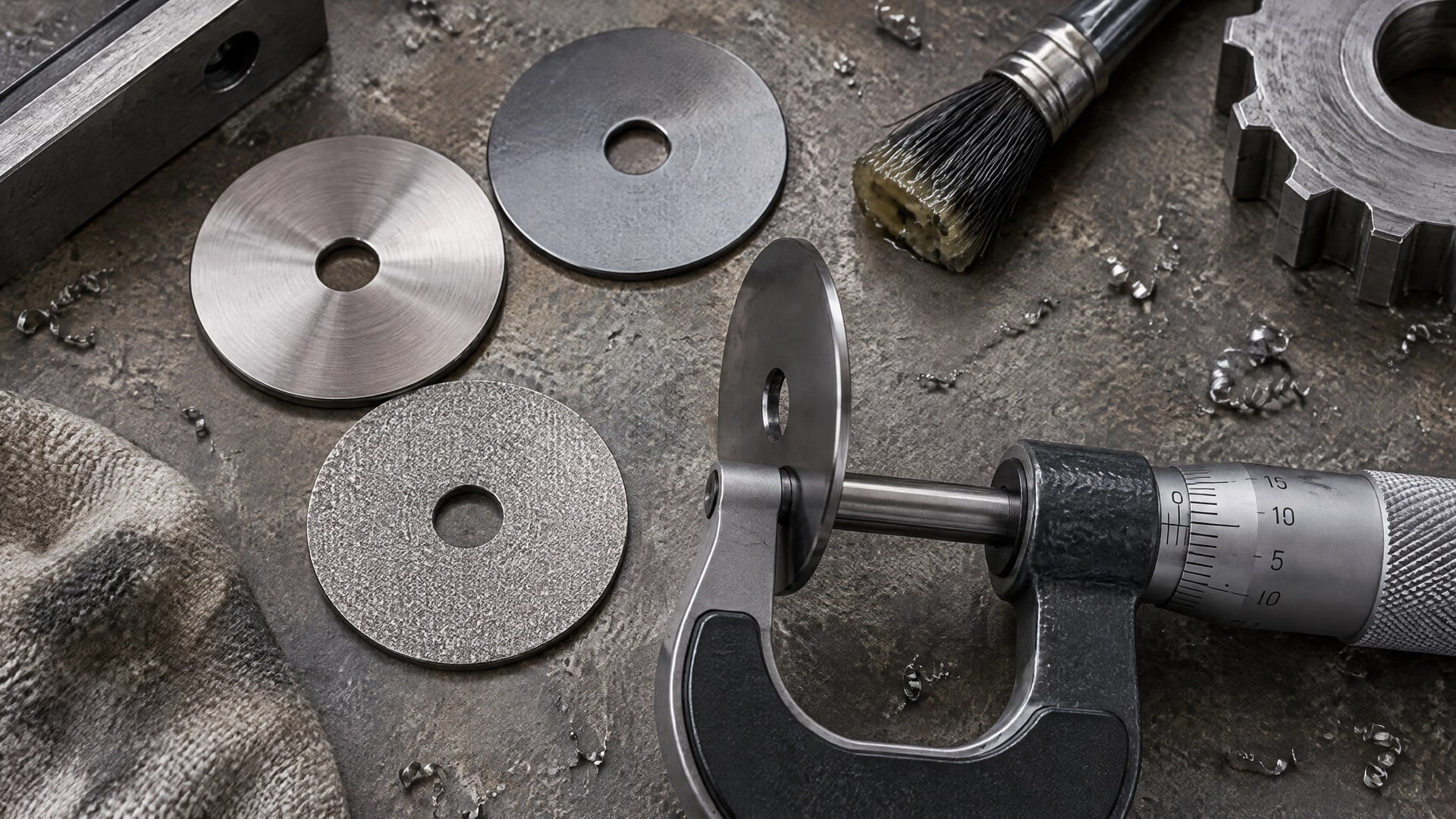

Как контролировать толщину и шероховатость
Для контроля толщины в материалах указан подход по ISO 19840:2012 с измерением в нескольких точках детали. Там же приводится измерение минимум в трех точках. Число точек и порядок проверки следует согласовать с требованиями конкретной системы и геометрией детали, особенно если поверхность сложная или площадь покрытия неоднородна.
Наряду с толщиной проверяют адгезию и шероховатость. ASTM D3359 упоминается для оценки адгезии, а ГОСТ 2789-73 - для параметров шероховатости. Эти проверки важны при анализе причин износа: если покрытие отслаивается или поверхность основы подготовлена не по требованиям, одного низкого коэффициента трения недостаточно для объяснения поведения узла.

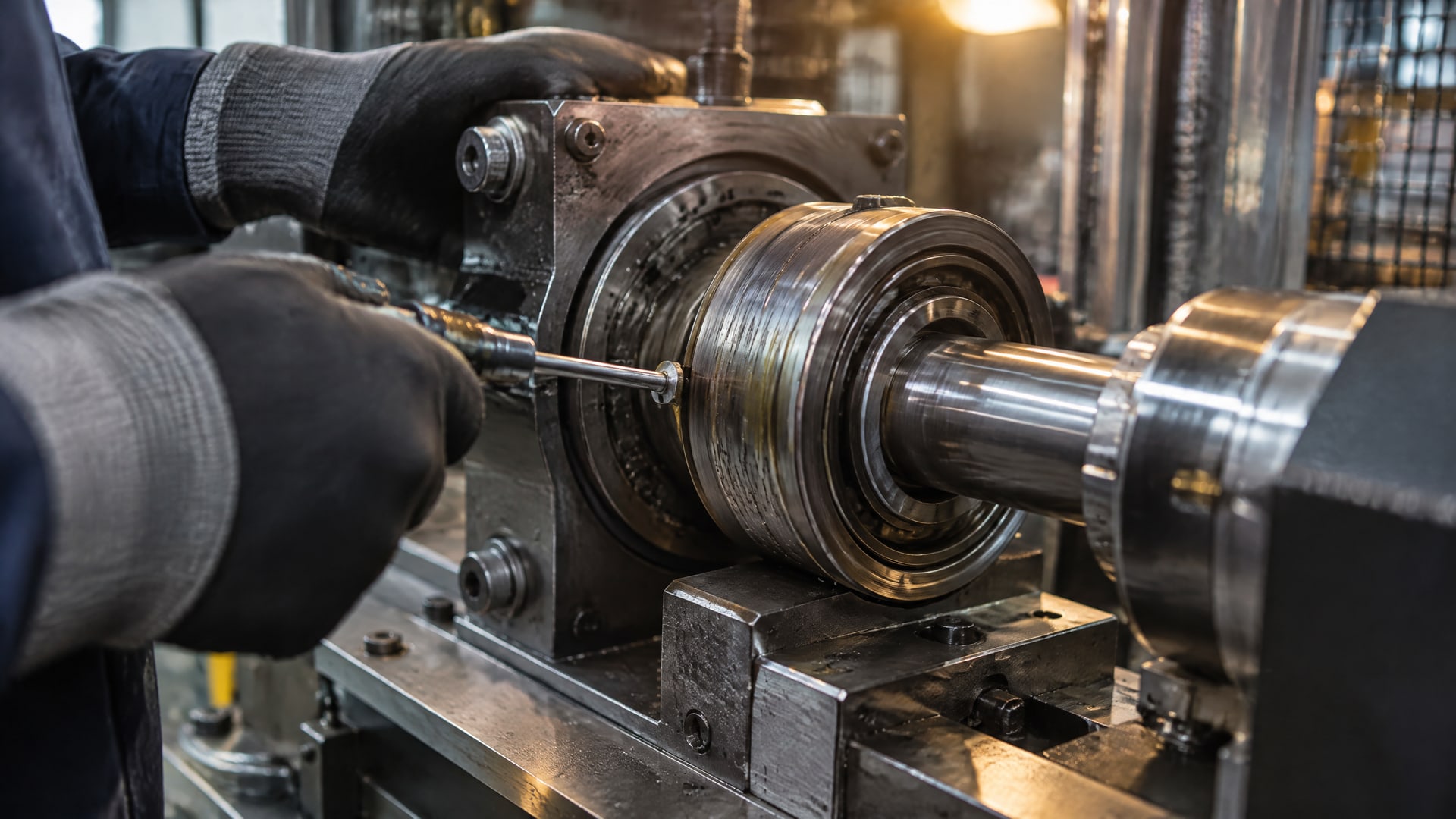

Как подтвердить несущую способность и принять покрытие
При оценке покрытия на уровне 1370 МПа запросите не рекламное значение, а протокол испытаний с описанием метода и условий.
Для корректного сравнения важны материал основы, состояние поверхности, геометрия контакта и режим движения. Если этих параметров нет, сопоставление с заявленным пределом до 2500 МПа или до 3000 МПа может оказаться некорректным.
В материалах по испытаниям покрытий названы ASTM D2625 для несущей способности, ASTM D2714 для оценки срока службы при сухом трении и ASTM D3359 для адгезии. Для контроля покрытия и поверхности также упоминаются ISO 2409, ISO 19840, ГОСТ 9.302-88, ГОСТ 15140 и ГОСТ 2789-73. Стандарт выбирают под измеряемое свойство: один метод не заменяет другой.
Что запросить у изготовителя или подрядчика
До согласования покрытия закупщику и инженеру полезно собрать единый набор технических данных:
Результаты испытаний на несущую способность и сухое трение с указанием методики.
Данные по адгезии покрытия к соответствующему материалу основы.
Требования к подготовке поверхности и шероховатости.
Допустимую толщину слоя и способ ее контроля.
Сведения о режиме испытаний, включая геометрию контакта и движение деталей.
Критерии приемки готового покрытия и порядок проверки детали.
Такой набор позволяет сопоставить предложение с условиями эксплуатации, а не только с числом в описании. Если испытания проведены на другой основе или при иной геометрии контакта, нужно отдельно оценить, насколько результат применим к проектируемому узлу.
Для антифрикционных материалов в России также упоминается ГОСТ 26802-86, распространяющийся на материалы для деталей узлов трения машин и механизмов и задающий требования к химическому составу, твердости, пористости и другим физико-механическим свойствам. Его наличие в техническом обзоре не подтверждает автоматически соответствие конкретного покрытия этому стандарту. Такое соответствие проверяют по документации на материал и применимости требований к выбранному изделию.
Часто задаваемые вопросы
Может ли антифрикционное покрытие выдержать 1370 МПа?
Отдельные твердосмазочные покрытия в материалах описаны с несущей способностью до 2500 МПа и до 3000 МПа. Однако это не гарантирует такой же результат для другого состава, материала основы или геометрии контакта. Для оценки уровня 1370 МПа нужны протоколы испытаний покрытия в сопоставимых условиях.
Всегда ли низкий коэффициент трения означает высокую несущую способность?
Нет. Для некоторых покрытий указывают коэффициент сухого трения до 0,03, но этот показатель не подтверждает допустимую контактную нагрузку. Для тяжелонагруженного узла отдельно оценивают несущую способность, твердость, адгезию и износостойкость, а также сопоставляют методики испытаний с рабочим режимом детали.
Чем твердосмазочное покрытие отличается от обычной смазки?
Пластичный или жидкий смазочный материал может вытесняться из зоны контакта при высокой нагрузке. Твердосмазочное покрытие формирует слой на поверхности детали и рассматривается для узлов, где удержание подвижной смазки затруднено. Выбор зависит от нагрузки, режима движения, состояния поверхности и подтвержденных характеристик покрытия.
Какую толщину антифрикционного покрытия контролируют?
В обзоре для разных систем и условий приведен диапазон от 5 до 40 мкм. Это не универсальная толщина для любого материала: ее устанавливают по требованиям конкретного покрытия. Для измерений упоминается ISO 19840:2012 и контроль в нескольких точках, минимум в трех согласно приведенному подходу.
Заключение
Антифрикционные покрытия могут быть применимы при контактных напряжениях порядка 1370 МПа, но подтверждение зависит от конкретной системы и условий испытаний. Значения до 2500 МПа и до 3000 МПа относятся к отдельным покрытиям, а не ко всему классу. При оценке сопоставляют несущую способность, трение, твердость, адгезию, состояние основы и толщину слоя.
Следующий шаг для инженера - зафиксировать параметры контактной пары и запросить протоколы испытаний, требования к подготовке поверхности и критерии приемки. Для снабженца это позволит сверить техническое предложение с условиями проекта и выбрать покрытие по подтвержденным данным, а не по одной заявленной цифре.
